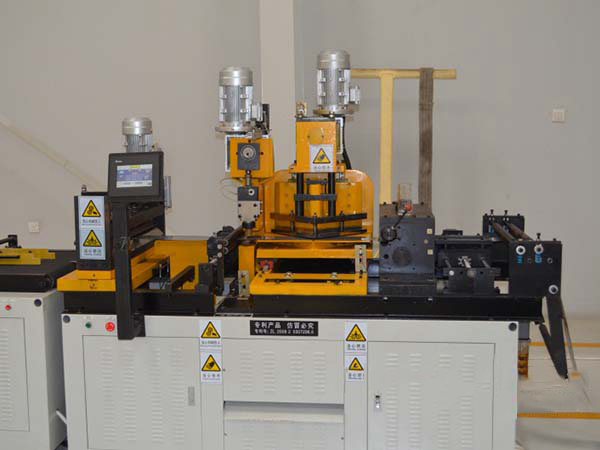

科诺有限公司数控横剪机设备构成:1.变频开卷机; 2.缓冲区; 3. 轨道定位组织,4 沟通伺服送料组织; 5.龙门液压设备;6.理料组织;7.操控体系
1.送料体系: 滚轮选用高硬度磨具钢,滚轮轴承位由数控线切割精制而成,加上精细联轴器 ,台达100000细分伺服电机,使本机器加工商品精度高达±0.02mm以内,专业模块完成高精度定长送料Z高送料速度100m/min,
2.液压体系:本厂工程师花费3年时刻,自主研制的高速冲压体系.使得本机器Z高冲压次数每分钟高达140次以上,且压力不减安稳性不减,切刀能够随刀架上下移动。
3.电脑工控机:台达pic主机点数20,4k step内存,30khz高速计数. 触摸屏:5.7高亮度fstnlcd显现 8灰阶蓝色,操作人员通过触摸即可轻松完成片数、长度,速度、等参数批改等操作。
4.设定送料长度, 电脑工控机通过电机驱动器与伺服电机衔接,做送料动作,送料完成,后电脑工控机操作液压体系推进刀具剪切.剪切到设定量后机器暂停,理料架输送带送料.本实用新型的上切刀通过步进电机驱动后,使上切刀定位精确,伺服电机发动力矩大,并能够自在调理剪切机的剪切速度、剪切深度,本实用新型数控剪切机体内的电脑工控机进行精确操控,安稳可靠作业,依照本实用新型规划主题所制造的数控横剪机,必将给电子、电器、电机职业的矽钢片、钢带剪切带来活跃的运用作用。
5.磨具体系:本机器选用精冲模磨具架, 确保模具的精度请求. 模具选用高硬度德国进口合金钢.一次研磨冲压次数高达500万次以上,能够自在调理剪切机的剪切速度、剪切深度。
6.理料架:本机器新加理料功用,叠厚可定量输出,使得本机器更加省人工,操作更简洁。
